FreeRTOS 任务、任务列表、任务切换和任务间通信

任务

任务状态

• 运行态(Running)
  • 任务当前正在 CPU 上执行
  • 在单核系统中，同时只有一个任务处于运行态
  • 任务只有在调度器（Scheduler）选择它执行时，才会进入运行态
• 就绪态（Ready）
  • 任务已经具备执行条件，但由于 CPU 资源被其他更高优先级任务占用，它暂时无法运行
  • 任务处于就绪列表（Ready List），等待 FreeRTOS 调度它运行
  • 当更高优先级任务阻塞或时间片结束，调度器可能会让它进入运行态
• 阻塞态（Blocked）
  • 任务正在等待某个事件（如 vTaskDelay、信号量、消息队列、事件组等），暂时无法运行
  • 任务在等待事件时会从就绪态转换到 阻塞态，避免占用 CPU 资源
  • 当等待的事件发生后（如 信号量释放、消息到达、延时时间结束），任务会转换回 就绪态
• 挂起态（Suspended）
  • 任务被显式挂起（使用 vTaskSuspend()），不会被调度执行
  • 任务不会自动恢复，必须调用 vTaskResume() 或 vTaskResumeFromISR() 才能恢复运行
  • 与阻塞态不同，挂起任务不会因为外部事件自动恢复

任务优先级

FreeRTOS 任务的优先级用一个整数表示，数值越大，优先级越高。默认情况下，FreeRTOS 的最低优先级是 0，最大优先级由 configMAX_PRIORITIES 定义（通常在 FreeRTOSConfig.h 中配置）。

任务调度方式

• 抢占式调度
• 时间片调度
• 协程式调度（已基本弃用）

抢占式调度

即高优先级任务抢占低优先级任务。当高优先级任务进入就绪态，调度器会立刻抢占低优先级任务，并切换到高优先级任务执行。只有当优先级高的任务发生阻塞或者被挂起，低优先级的任务才可以运行。

时间片调度

相同优先级的任务采用时间片轮转。若多个任务拥有相同优先级，FreeRTOS 默认使用时间片轮转调度，每个任务轮流执行一个时间片（依赖于 configUSE_TIME_SLICING），即调度器会在每一次时间片之后切换任务，CPU轮流运行优先级相同的任务。

任务控制块（TCB，Task Control Block）

TCB为一结构体：

typedef struct tskTaskControlBlock {
    volatile StackType_t *pxTopOfStack;  // 任务栈指针
    ListItem_t xStateListItem;          // 任务在就绪、阻塞等列表中的位置
    StackType_t *pxStack;               // 任务栈的起始地址
    char pcTaskName[configMAX_TASK_NAME_LEN]; // 任务名称
    UBaseType_t uxPriority;             // 任务优先级
    ...
} tskTCB;

任务栈

动态方式创建任务时，系统会自动从系统heap中分配一块内存作为任务的栈空间：

BaseType_t xTaskCreate( TaskFunction_t pxTaskCode,
                        const char * const pcName,
                        const configSTACK_DEPTH_TYPE usStackDepth,
                        void * const pvParameters,
                        UBaseType_t uxPriority,
                        TaskHandle_t * const pxCreatedTask)

usStackDepth即为栈大小，以字(32位)为单位（非字节）。

API函数

• xTaskCreate()：动态创建任务
• xTaskCreateStatic()： 静态创建任务
• xTaskCreateRestricted()： 动态创建使用 MPU 限制的任务
• xTaskCreateRestrictedStatic()： 静态创建使用 MPU 限制的任务
• vTaskDelete()： 删除任务

xTaskCreate()

FreeRTOSConfig.h中需要将configSUPPORT_DYNAMIC_ALLOCATION配置为1

BaseType_t xTaskCreate(
            TaskFunction_t pxTaskCode,
            const char * const pcName,
            const configSTACK_DEPTH_TYPE usStackDepth,
            void * const pvParameters,
            UBaseType_t uxPriority,
            TaskHandle_t * const pxCreatedTask);

• pxTaskCode 指向任务函数的指针
• pcName 任务名，最大长度为 configMAX_TASK_NAME_LEN
• usStackDepth 任务堆栈大小，单位：字（注意，单位不是字节）
• pvParameters 传递给任务函数的参数
• uxPriority 任务优先级，最大值为(configMAX_PRIORITIES-1)
• pxCreatedTask 任务句柄，任务成功创建后，会返回任务句柄。任务句柄就
  是任务的任务控制块

返回值：

• pdPASS 任务创建成功
• errCOULD_NOT_ALLOCATE_REQUIRED_MEMORY 内存不足，任务创建失败

xTaskCreateStatic()

FreeRTOSConfig.h中需要将configSUPPORT_STATIC_ALLOCATION配置为1

TaskHandle_t xTaskCreateStatic(
           TaskFunction_t pxTaskCode,
           const char * const pcName,
           const uint32_t ulStackDepth,
           void * const pvParameters,
           UBaseType_t uxPriority,
           StackType_t * const puxStackBuffer,
           StaticTask_t * const pxTaskBuffer);

和动态分配基本一致，不同在于：

• puxStackBuffer 任务栈指针，内存由用户分配提供
• pxTaskBuffer 任务控制块指针，内存由用户分配提供

返回值：

• NULL 用户没有提供相应的内存，任务创建失败
• 其他值 任务句柄，任务创建成功

xTaskCreateRestricted()

用于使用动态的方式创建受 MPU 保护的任务，任务的任务控制块以及任务的栈空
间所需的内存，均由 FreeRTOS 从 FreeRTOS 管理的堆中分配，若使用此函数，需要将宏configSUPPORT_DYNAMIC_ALLOCATION``和宏portUSING_MPU_WRAPPERS 同时配置为 1。此函数创建的任务会立刻进入就绪态，由任务调度器调度运行。

BaseType_t xTaskCreateRestricted(
            const TaskParameters_t * const pxTaskDefinition,
            TaskHandle_t * pxCreatedTask);

• pxTaskDefinition 指向任务参数结构体的指针，建结构体中包含任务函数、任
  务名、任务优先级等任务参数
• pxCreadedTask 任务句柄，任务成功创建后，会返回任务句柄。任务句柄就
  是任务的任务控制块

vTaskDelete()

数用于删除已被创建的任务，被删除的任务将被从就绪态任务列表、阻塞态任务列表、挂起态任务列表和事件列表中移除.

注意：空闲任务会负责释放被删除任务中由系统分配的内存，但是由用户在任务删除前申请的内存，则需要由用户在任务被删除前提前释放，否则将导致内存泄露。

若使用此函数，需要在FreeRTOSConfig.h文件中将宏INCLUDE_vTaskDelete配置为 1。

void vTaskDelete(TaskHandle_t xTaskToDelete);

• xTaskToDelete 待删除任务的任务句柄

vTaskSuspend()

挂起任务

vTaskResume()

恢复被挂起的任务
vTaskResumeFromISR()可用于在中断中恢复被挂起的任务。

注意事项

1. FreeRTOS 任务函数不允许返回，因此void task1(void *pvParameters)中task的具体实现必须包含在while(1)中，否则会触发异常（HardFault 或任务栈溢出）
2. 任务中的延时不能用裸机时的delay_ms或delay_us，要用vTaskDelay()。该函数按照给定的滴答数延迟任务。任务保持阻塞的实际时间取决于滴答频率 。常量portTICK_PERIOD_MS可用于根据滴答频率计算实际时间：

void vTaskFunction( void * pvParameters )
{
    /* Block for 500ms. */
    const TickType_t xDelay = 500 / portTICK_PERIOD_MS;

    for( ;; )
    {
        /* Simply toggle the LED every 500ms, blocking between each toggle. */
        vToggleLED();
        vTaskDelay( xDelay );
    }
}

该函数通过阻塞的方式来进行延时，因此vTaskDelay()不能很好的控制周期性任务的频率，因为途径代码的路径和其他任务/中断会影响vTaskDelay()被调用的频率，久而久之会影响周期性任务的触发。请参阅 vTaskDelayUntil()，了解设计用于方便 固定频率执行的替代 API 函数。此函数指定调用任务应取消阻塞的绝对时间（而非相对时间）来实现这一点 。

列表(List)

定义

列表（List） 是一个非常核心的数据结构，主要用于管理各种内核对象的状态和优先级排序，比如就绪任务、延时任务、阻塞任务等。FreeRTOS 的调度器、延时机制、同步机制（如信号量）都依赖于列表来实现。

/* 双向链表 */
typedef struct xLIST_ITEM
{
    TickType_t xItemValue;
    struct xLIST_ITEM *pxNext;
    struct xLIST_ITEM *pxPrevious;
    void *pvOwner;
    void *pvContainer;
} ListItem_t;

typedef struct xLIST
{
    UBaseType_t uxNumberOfItems;
    ListItem_t *pxIndex;
    ListItem_t xListEnd;  // 哨兵节点，值最大
} List_t;

作用

1. 任务调度：就绪列表（Ready List）

• FreeRTOS 会根据任务优先级把就绪任务插入对应的列表（每个优先级一个 List）。
• 调度器从最高优先级的列表中选出第一个任务来运行。

2. 任务延时：延时列表（Delay List）

• 当任务调用 vTaskDelay() 等函数后，会被放入延时列表，列表按照时间排序（Tick 值）。
• 每个系统节拍（tick）检查列表，时间到了就移回就绪列表。

3. 阻塞管理：等待列表（例如队列、信号量）

• 当任务在等待某些资源时（比如消息队列、信号量），会被挂入等待列表中。
• 当资源可用时，从列表中唤醒一个或多个任务。

API

• vListInitialise(): 初始化一个 List。
• vListInitialiseItem(): 初始化一个 ListItem。
• vListInsert(): 插入元素到列表中（按 xItemValue 排序）。
• vListInsertEnd(): 插入到列表末尾。
• uxListRemove(): 从列表中删除一个项。

任务切换

基本概念

OS内核中的任务切换有两种触发方式：

1. 应用程序通过SVC指令触发
2. SysTick周期性中断
   但是如果有IRQ请求在SysTick中断前产生，SysTick就可能抢占IRQ，导致IRQ被延迟处理，影响RTOS的实时性并导致Usage Fault.

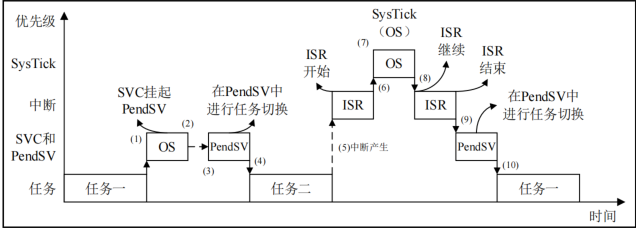

PendSV

PendSV 全称是 “Pendable Service Call”，是 Cortex-M 系列处理器（比如 STM32）特有的一个系统异常，用于延迟处理的一种软件中断。

• “Pend” 表示它是可以“挂起”的。
• 它的优先级可以被设置为最低，确保只有当别的高优先级中断都处理完之后才会执行。

PendSV 是 FreeRTOS 实现任务上下文切换（context switch）的关键机制，具体而言：

1. 执行任务切换：当 FreeRTOS 决定要从一个任务切换到另一个任务时（比如发生了任务阻塞、任务优先级发生变化等），不会立即切换，而是设置一个“请求切换任务”的标志，让 PendSV 异常触发，延迟到安全时机再做真正的上下文切换。

2. 保护上下文切换不被打断：PendSV 的优先级设置为最低，意味着它执行的时候不会打断别的中断，保证了上下文切换过程是原子且稳定的。

任务切换的本质

保存->切换->恢复->跳转

__asm void xPortPendSVHandler( void )
{
    extern uxCriticalNesting;
    extern pxCurrentTCB;
    extern vTaskSwitchContext;

/* *INDENT-OFF* */
    PRESERVE8

    /* 从 PSP（进程堆栈指针）获取当前任务的栈顶指针到 r0，即当前任务栈的位置 */
    mrs r0, psp
    isb     /* 清洗流水线，确保指令顺序执行完成 */

    /* 加载TCB地址到R3，再取出TCB到R2 */
    ldr r3, =pxCurrentTCB
    ldr r2, [ r3 ]

    /* 检查是否启用了浮点协处理器（FPU） */
    /* 如果启用，将高位VFQ寄存器压栈，防止浮点任务之间干扰 */
    tst r14, #0x10
    it eq
    vstmdbeq r0!, {s16-s31}

    /* 保存核心寄存器 */
    stmdb r0!, {r4-r11, r14}

    /* 将新栈顶保存至TCB，更新栈顶 */
    str r0, [ r2 ]

    /* 1. 暂存R0、R3 */
    /* 2.设置basepri，屏蔽低优先级中断，防止上下文切换被打断 */
    /* 3.调用vTaskSwitchContext(),即调度器，更新TCB至新任务 */
    /* 4.取消中断屏蔽 */
    stmdb sp!, {r0, r3}
    mov r0, #configMAX_SYSCALL_INTERRUPT_PRIORITY
    msr basepri, r0
    dsb
    isb
    bl vTaskSwitchContext
    mov r0, #0
    msr basepri, r0
    ldmia sp!, {r0, r3}

    /* 获取新任务的TCB至R1，再获取新任务的栈顶地址至R0 */
    ldr r1, [ r3 ]
    ldr r0, [ r1 ]

    /* 恢复核心寄存器 */
    ldmia r0!, {r4-r11, r14}

    /* 检查是否启用了浮点协处理器（FPU） */
    /* 如果启用，将高位VFQ寄存器出栈 */
    tst r14, #0x10
    it eq
    vldmiaeq r0!, {s16-s31}

    /* 设置新的堆栈指针 */
    msr psp, r0
    isb

    #ifdef WORKAROUND_PMU_CM001 /* XMC4000 specific errata */
        #if WORKAROUND_PMU_CM001 == 1
            push { r14 }
            pop { pc }
            nop
        #endif
    #endif

    /* 返回新任务的执行地址 */
    bx r14
/* *INDENT-ON* */
}

任务间通信

队列(Queue)

• FIFO（先进先出）
• 既能同步（阻塞），又能传数据
• 任务和中断都可以用
• 可设长度 N，缓存多个元素

常见用法：

• 从中断向任务发送传感器数据
• 一个任务给另一个任务派发命令
• UART/ADC驱动中，任务读取缓冲区数据

即“不仅要通知，还要带点东西”：

typedef struct {
    uint8_t cmd;
    uint16_t value;
} Message_t;

xQueueSend(xQueue, &msg, portMAX_DELAY);
xQueueReceive(xQueue, &msg, portMAX_DELAY);

队列集(Queue Set)

多个队列的集合，用于处理单个队列只能传输同一类型数据的情况，可在多个队列/信号量之间选择哪个先有数据/事件发生，避免无效率的轮询。

常见用法：

• 一个任务等待多个外设的输入（例如：UART1 / UART2 / CAN 同时接收）
• 管理多个任务发来的指令队列，集中处理

即“有很多输入源，我想让一个任务来监听它们，并优先处理哪个先有数据”

xQueueSelectFromSet(xQueueSet, portMAX_DELAY); // 等哪个先来

信号量(Semaphore)

普通信号量分为Binary Semaphore和Counting Semaphore，都用于任务同步和中断通知，本身并不传输数据，类似于一个信号灯。

常见用法：

• 中断服务程序用 xSemaphoreGiveFromISR() 通知任务去处理数据
• 任务 A 通知任务 B 某件事完成
• 控制允许 N 个任务并发访问某资源（计数型）

中断通知任务下，二值信号量的工作机制为：

1. 任务A等待某件事发生，于是它调用：

xSemaphoreTake(xSemaphore, portMAX_DELAY);

并且任务A状态变为阻塞，直到信号量更新或超时

2. 某个中断发生后，ISR内调用

xSemaphoreGiveFromISR(xSemaphore, &xHigherPriorityTaskWoken);

通过信号量发出信号，告知任务A期所期望的事件已经到达

3. FreeRTOS检测到信号到达，任务A由阻塞变为就绪

把信号量看成门铃：

1. 任务按下 Take() 就是“等门铃响”。
2. 中断调用 Give() 就是“按门铃”。
3. 门铃一响，任务就醒了，去执行它的事情。

互斥信号量(Mutex Semaphore)

保护共享资源，防止多个任务同时访问。互斥信号量基于信号量实现，但只能由拥有者释放，支持优先级继承（防止优先级反转）。

常见用法：

• 多任务访问串口、SPI、LCD等，避免同一硬件被多任务使用
• 避免数据竞争

即“我只想让一个任务进入临界区，并防止资源冲突”

xSemaphoreTake(xMutex, portMAX_DELAY);
LCD_Print("Hello");  // 临界区
xSemaphoreGive(xMutex);

对比

假设有个任务控制打印机，有多个任务要发打印请求：

• 队列：多个任务传“打印任务结构体”给打印机任务
• 队列集：多个来源（如 GUI、网络、中断）发任务 → 打印任务监听哪个先到
• 信号量：中断来了发一个信号量通知任务“有数据了”
• 互斥信号量：多个任务打印时共享串口 → 用互斥锁保护 printf()

任务与进程、线程

在 FreeRTOS 中，所谓的 “任务（Task）” 实际上是 线程（Thread） 的概念，而不是进程。FreeRTOS中不同任务共享全局变量、堆和BSS，每个任务只有自己的任务栈，并没有独立的地址空间。同时STM32系列大多没有MMU，创建的所有任务都是运行在同一个地址空间，多个任务共享堆、数据段和代码段，硬件上不支持多进程。进程级别的隔离需要 MMU（内存管理单元），这超出了大多数小 MCU 的硬件能力。

作为补充，FreeRTOS任务栈中存储的内容包括：

• 该任务运行时的局部变量
• 函数调用时的返回地址
• 寄存器上下文备份（为了调用任务后返回）
• 中断返回现场保存
• 浮点寄存器状态（若FPU启用）

栈是私有的，作用是支撑任务自身运行，栈上不会有别的任务的东西；每次任务切换时，FreeRTOS 保存/恢复的就是当前任务的栈指针；就像 Linux 线程一样，虽然共享地址空间，但栈是各自独立的。

比如：

void TaskA(void *pvParam) {
    int a = 42;   // 局部变量a在 TaskA 的任务栈中
    while (1) {
        printf("TaskA: %d\n", a);
        vTaskDelay(1000 / portTICK_PERIOD_MS);
    }
}

void TaskB(void *pvParam) {
    static int b = 100;  // 静态变量b在 .data 段，是共享的
    int c = 99;          // 局部变量c在 TaskB 的任务栈中
    while (1) {
        printf("TaskB: %d\n", c);
        vTaskDelay(500 / portTICK_PERIOD_MS);
    }
}
